Az ENVIMON adatgyűjtő típuscsalád elektromos szempontból hálózatfüggetlen, multifunkcionális  környezetvédelmi munkaállomás. Egyedi mérő-vezérlő áramkörökkel és szenzorkészlettel képes folyamatos adatgyűjtést végezni, egyszerű gépeket (egyenáramú mintavevő szivattyúk, talajgáz cserélő ventilátorok, stb.) működtetni és többféle rendszerben kommunikálni.

Elektromos energia ellátását a monitoring feladathoz méretezett akkumulátor blokk biztosítja (12V), mely napelemes energia pótlással kiegészítve folyamatos téli-nyári üzemet tesz lehetővé.

Az elektronikus szerelvényezés rugalmasan igazítható a megoldandó feladathoz. Helyi és távoli adatgyűjtő központhoz egyaránt kapcsolódhat, továbbá tetszőleges hálózattá fejleszthető, melynek elemei MASTER-SLAVE architektúrát alkothatnak. A MASTER állomás is végezhet helyi adatgyűjtést, miközben tetszőleges számú SLAVE-állomással tart rádiós kapcsolatot. Elvégzi azok mérési feladatainak távirányítását, valamint a keletkező adatok tárolását. Internetes táveléréssel a MASTER-en tárolt adatok egésze vagy utolsó csomagja folyamatosan elérhető, így irodai on-line felületen követhető az egész hálózat állapota és elvégezhetők alkalmi távfeladatok is (pl. kútteszt végzése, vízkészlet csere , talajgáz szellőztetés a monitoring műtárgyban, mintavétel, stb.).

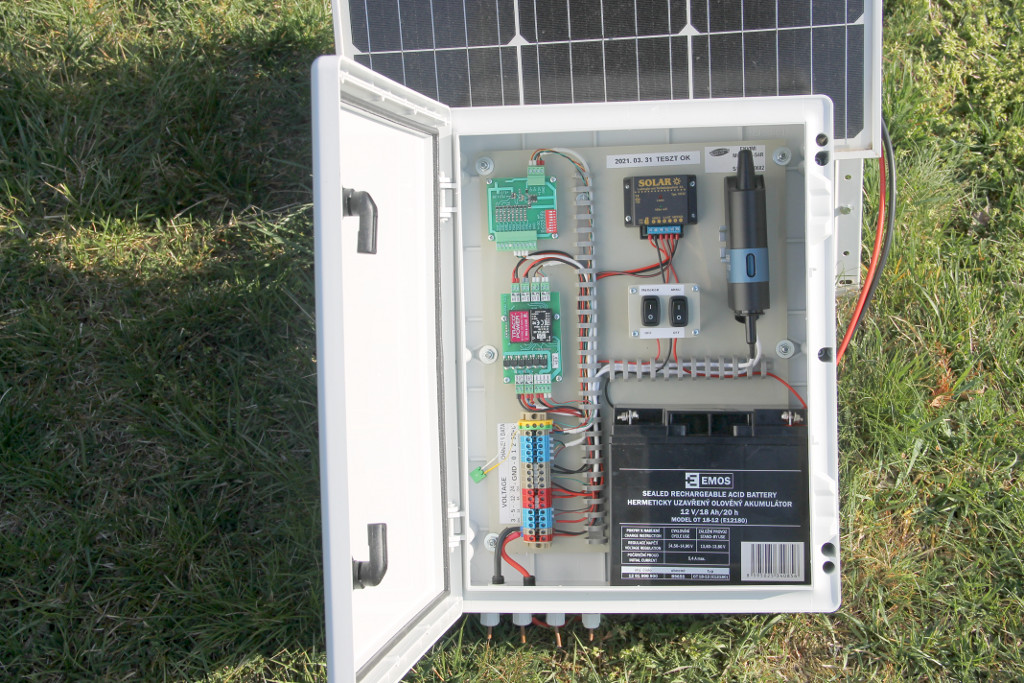

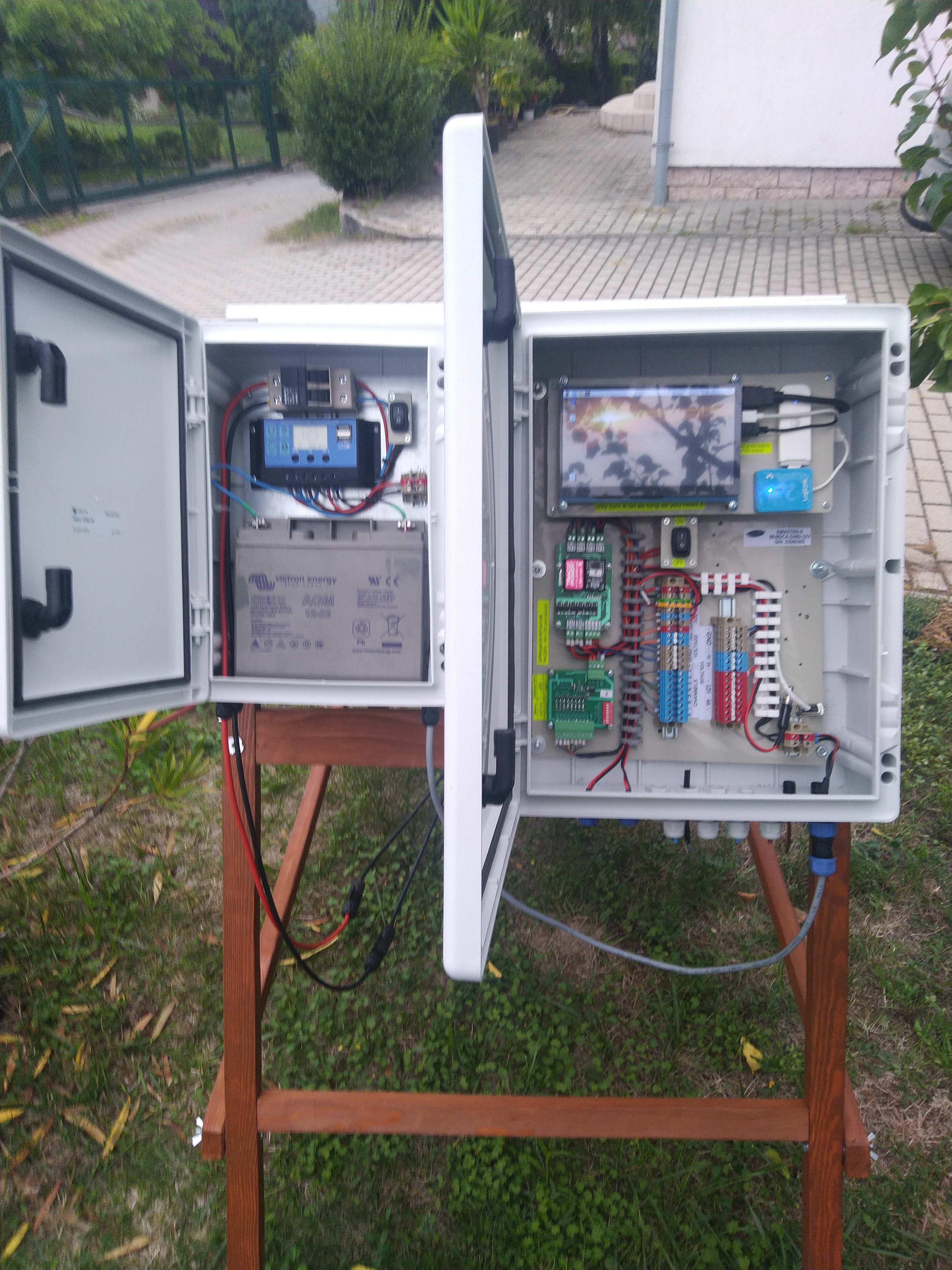

Az állomások belső kommunikációja egysávos RS-485 alapú félduplex rendszer 1200-115200 baud között állítható sebességgel, melyre állomásonként egy energia osztó-szabályzó blokk (DCPOW) és legalább egy mérőblokk (MU128) kapcsolódik. A külső kommunikáció egyik változata rádiós RS485 rendszerű (SLAVE állomás), antennától függően akár 5km feletti hatótávig számítható. Másik változata alacsony fogyasztású egylemezes komputer köré szerveződik (MASTER állomás, 2‑3W folyamatos, 0.5-1W standby fogyasztással), mely mobilinternet kapcsolattal rendelkezik és transzparensen távolról elérhető, mint helyi fájlszerver.

Az állomás energia központja egy 12V-os akkumulátor blokk, mely napelemes rátöltéssel folyamatos ellátást biztosít.

Az energia felhasználás központja a DCPOW-egység, mely hat különböző port kimenettel rendelkezik. Segítségével a fogyasztók ellátása optimalizálható úgy, hogy programozott időosztással vagy az akkufeszültséghez igazodva automatizáltan, illetve akár egyedi távkapcsolással leválaszthatók az energia blokkról. Minden automatikus fogyasztó leválasztás kimeneti portonként egyedileg paraméterezhető, így a fogyasztók prioritási sorba rendezhetők és komplex energia stratégiák alakíthatók ki.
